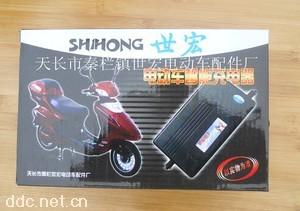

世宏12V-72V铅酸电池电动车充电器
品牌：世宏 型号：12V-72V
电池类型：铅酸电池 输入参数：180V-240V 输出参数：58V-72V
充电电流：1.8A-4.2A（A） 外形尺寸：120X140X160（mm） 外壳材质：ABS
电动车充电器故障
无直流电压输出，但保险丝丝完好
这种现象说明充电器未工作，或是工作后进入了保护状态。
维修方法：首先应判断一下充电器的变控芯片UC3842是否处在王作状态或已经损坏。具体判断方法是：加电测UC3842的7脚对地电压，若7脚电压正常并且8脚有＋5∨电压，1、2、4、6脚也会有不同的电压，则说明电路已启振，UC3842基本正常。若7脚电压低，其余管脚无电压，则说明UC3842已损坏。最常见的损坏是7脚对地击穿，6、7脚对地击穿和1、7脚对地击穿。如果这几只脚都未击穿，而充电器还是不能正常启动，也说明UC3842已损坏，应直接更换。若判断芯片没有坏，则着检查开关这栅极的限流电阻是否开焊、虚焊或变值以及开关功率管本身是否性能不良。除此之处，电源输出线断线或接触不良也会造成这种故障，因此在维修时也应注意。
直流电压输出过高
这种故障往往是由稳压取样和稳压控制电路异常所至，在充电器中，直流输出、取样电阻、误差取样放大器、光耦合器、电源控制芯片等共同构成了一个闭合的控制环路，任何一处出问题会导致电压升高。
维修方法：由于充电器有过压保护电路，输出电压过高首先会使过压保护电路动作。因此遇到这种故障，我们可以断开过压保护电路，使这压保护电路不起作用，然后测量开机瞬间的电源主电压。如果测量值比正常值高出1V以上，说明输出电压过高的原因确实在控制环路中。此时应着重检查取样电阻是否变值或损坏，精密基准电压源（TL431）或光耦器（PC817）是否性能不良、变质或损坏。其中精密基准电压源（TL431）极易损坏，我们可用下述方法对精密稳压放大器进行判别：将TL431 的参考端（Ref）与它的阴极（Cathode）相连，串1OkΩ的电阻，接入5∨电压。若阳极（Anode）与阴极之间为2.5V，并且等侍片刻还仍为2.5∨，则为好管，否则为坏管。
