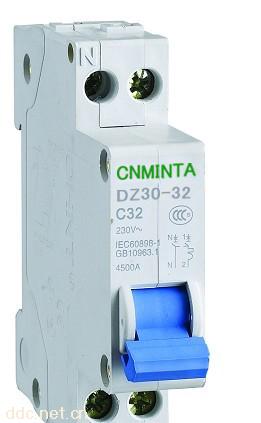

DZ30-32D(DPN)小型断路器
DZ30-32小型断路器（以下简称断路器）主要适用于交流50HZ/60HZ,额定电压230V，额定电流至32A的线路中作过载、短路保护，同时也可以在正常情况下作为线路的不频繁转换之用，尤其适用于工业和商业的照明配电系统。本产品符合GB10963.1、IEC60898-1标准。銘臺電氣
◆ 技术参数
◆ 分类：
◇ 按额定电流分；6A、10A、16A、20A、25A、32A;
◇ 按极数为带一个保护极的二极断路器（1P+N）;
◇ 瞬时脱扣器的型式为C型（5In~10In）。
u 主要技术参数及指标：1、时间一电流动特性
序号 | 脱扣器额定电流In | 超始状态 | 实验电流 | 规定时间 | 预期结果 | 试验环境温度 | 备注 |
a | ≤32A | 冷态 | 1.13In | T≥1h | 不脱扣 | 30℃~35℃ |
|
b | 紧接着a项试验后进行 | 1.45In | T＜1h | 脱扣 | 电流在5S内稳定地上升至规定值 | ||
c | 冷态 | 2.55In | 1s＜t＜60s | 脱扣 |
| ||
d | 冷态 | 5In | T≥0.1s | 不脱扣 | 通过闭合辅助开关接通电流 | ||
e | 冷态 | 10In | T＜0.1s | 脱扣 |
◇ 运行短路能力：4500A；
◇ 机械电气寿命：大于4000次；
◇ 接线：断路器使用时参照下图选取铜导线截面积；
额定电流In （A） | In≤6 | 6＜In≤13 | 13＜In≤20 | 20＜In≤25 | 25＜In≤32 |
铜导线截面积S（mm） | 1 | 1.54 | 2.5 | 4 | 6 |
◆ 结构特点：
u 产品体积小，结构紧奏，18mm宽度内拥有1P+N两极，是DZ47两极产品体积的一半。价格比优于同类产品。
u 产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
u 产品直接带零线安装，避免零线接线错误潜在的触电危险。
u 产品采用导轨安装，方便省时。
