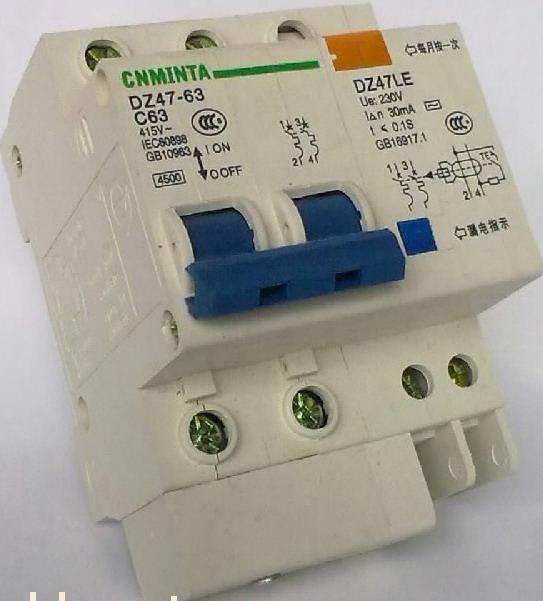

DZ47LE系列剩余电流动作断路器
DZ47LE系列剩余电流动作断路器适用于交流50HZ或60HZ，额定电压单极两线、两极230V三极、三极四线、四极400V，额定电流至63A的线路中，当人身触电或电路泄露电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身安全和防止设备因发生泄露电流造成的事故。
剩余电流动作断路器具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动只用。
产品符合GB16917.1、IEC61009-1标准的要求。銘臺電氣
u 正常工作条件和安装条件
u 周围空气温度-5℃~40℃,24h内平均不超过35℃.
u 海拔高度：安装地点的海拔不超过2000m。
u 大气条件：安装地点的空气相对湿度在最高温度40℃时不超过50%，在较低的温度下允许有较大的相对湿度；例如25℃时达90%。
u 安装类别：Ⅱ、Ⅲ级。
u 污染等级：2级。
u 安装型式：采用TH35-7.5型钢安装轨安装。
u 安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器一般应垂直安装，手柄向上为接通电源位置；安装处应无显著冲击和振动。
u 接线方法：用螺钉压紧接线。
u 主要参数及技术性能
u 主要规格：
¯ 额定电流（In）: 壳架等级电流32A为：6 10 16 20 25 32A；
壳架等级电流63A为：6 10 16 20 25 32 40 50 63A;
¯ 额定剩余动作电流Irn；0.03 0.05 0.1 0.3A;
¯ 按级数和电流回路分为；
A;单级两线剩余动作断路器
B：两极剩余电流动作断路器
C：三级剩余电流动作断路器
D:三级四线剩余电流动作断路器
E;四级剩余电流动作断路器
¯ 按瞬时脱扣器特性分： C型（5-10）In , D型（10-15）In。
u 主要技术参数；
¯ 额定电压Un(V)；单级两线.两极为230V；三极.三极四线.四级为400V
¯ 额定短路能力lcn(A)：4000（C6-C40）； 3000(C50, C63 ,D6-D63);
¯ 额定剩余接通和分断能力Irm(A)：2000；
¯ 额定剩余不动作电流Irno：0.5Irn；
¯ 剩余电流动作的分断时间见下表：
In（A） | Irn（A） | 剩余电流等于下列值时分断时间（a） | ||||
Irn | 2Irn | 5Irn | 5A ,10A, 20A, 50A , 100A, 200A, 500A | Irt b | ||
6~63 | 0.30, 0.05, 0.1, 0.3 | 0.1 | 0.05 | 0.04 | 0.04 | 0.04 |
注：a. 5A, 10A, 20A, 50A, 100A, 200A, 500A的试验仅对验证动作时进行，对大于过电流瞬时脱扣范围下限的电流值不进行试验。
b. 在Irt等于C型或D型的过电流瞬时脱扣范围下限的电流值进行试验。
¯ 过电流保护特性见下表：
序号 | 额定电流In（A） | 起始状态 | 试验电流 | 规定时间t | 预期结果 | 备注 |
1 | 6~63 | 冷态 | 1.13 In | T≥1h | 不脱扣 |
|
2 | 6~63 | 紧接前项试验进行 | 1.45 In | T＜1h | 脱扣 | 电流在5s内稳定上升到规定值 |
3 | 6~32 | 冷态 | 2.55 In | 1s＜t＜60s | 脱扣 | In≤32A |
40~63 | 1s＜t＜120s | 脱扣 | In＞32A | |||
4 | 6~63 | 冷态 | 5 In | T≥0.1s | 不脱扣 | C型 |
10 In | T＜0.1s | 脱扣 | ||||
10 In | T≥0.1s | 不脱扣 | D型 | |||
16 In | T＜0.1s | 脱扣 |
¯ 机械电气寿命：
电气寿命：2000次，COSφ=0.85~0.9；
机械寿命；2000次；
In ≤ 25A 240次/ h；
In＞25A 120次/ h；
¯ 绝缘耐冲击电压性能
各极连接在一起与中性极之间能承受峰值为6000V的冲击电压；
各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。
¯ 剩余电流动作断路器在峰值电流为200A冲击电流和峰值电压为2.5√2Un浪通过电压作用下，具有承受能力。并不引起误动作。
¯ 接线螺钉扭矩应不小于1.5N.m；
u 周围空气温度：
周围空气温度最高温度40℃最低于不低于-5℃，24h平均不超过+35℃，周围空气温度对断路器的影响见下表：
温度℃ | -15 | -5 | 0 | 10 | 20 | 30 | 40 |
